在現代電子信息產業中，印刷電路板（PCB）作為電子元器件的“骨架”，其性能直接決定了終端設備的可靠性與集成度。隨著5G通信、人工智能、物聯網等技術的快速發展，高頻高速、高密度互聯成為PCB的核心發展方向，而貫孔工藝作為實現多層板層間導通的關鍵技術，其材料與工藝創新備受關注。其中，PCB貫孔銅漿憑借優異的導電性能、可靠性和工藝適應性，逐漸成為高端PCB制造的核心材料之一。

一、PCB貫孔銅漿的核心價值：從材料特性到技術優勢

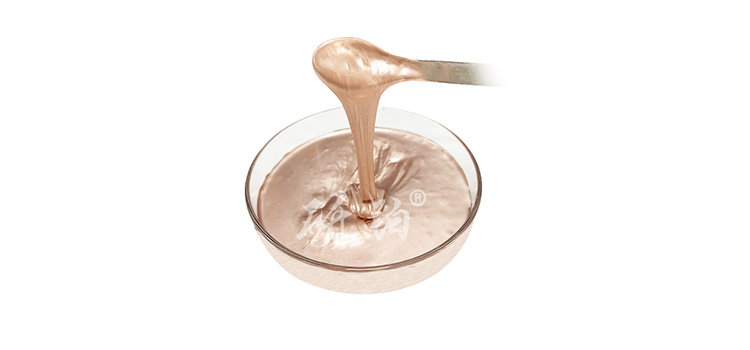

PCB貫孔銅漿是專為印制電路板貫孔工藝設計的導電漿料，主要由高純度銅粉、樹脂基體及特殊添加劑混合而成。其核心作用是通過填充PCB板的導通孔，形成穩定的電氣連接，同時提升電路板的機械強度與信號傳輸效率。

1. 材料特性：導電性與穩定性的雙重保障

優質的貫孔銅漿需具備三大核心特性：

高導電性：銅粉含量高且分散均勻，確保導電層電阻率極低，滿足高頻電路的信號傳輸需求。例如，研鉑牌貫孔銅漿通過優化銅粉粒徑與配比，可實現方阻低至2毫歐的導電性能。耐熱與耐腐蝕性：能夠適應PCB制造中的高溫固化工藝（如80-100℃烘箱固化），并在復雜環境中保持穩定性能，避免因氧化或腐蝕導致的導通失效。良好的工藝適配性：具備優異的流動性和觸變性，適用于絲網印刷、噴涂等多種工藝，可準確填充不同孔徑的導通孔，尤其適用于多層板、高密度互聯（HDI）等復雜結構。

2. 技術優勢：突破傳統工藝瓶頸

相比傳統的化學沉銅、電鍍等貫孔技術，銅漿貫孔工藝具有顯著優勢：

成本更低：無需昂貴的電鍍設備，材料利用率高，可降低PCB制造成本30%以上。

效率更高：工藝流程簡化（如絲網印刷+高溫固化），生產周期縮短50%，適合大規模量產。

環保更優：無“三廢”排放，符合RoHS等環保標準，減少企業環保處理成本。

適配性更廣：適用于剛性板、柔性板（FPC）、剛?cè)峤Y(jié)合板等多種基材，滿足消費電子、汽車電子、航空航天等多領域需求。

二、先進院科技：引領貫孔銅漿技術創新與應用

在PCB貫孔銅漿領域，先進院（深圳）科技有限公司（以下簡稱“先進院科技”）憑借多年技術積累與研發投入，已成為行業領先的材料解決方案提供商。公司聚焦電子材料創新，其自主研發的貫孔銅漿系列產品以“高效能、高可靠性、工藝友好”為核心競爭力，廣泛應用于高頻電路、多層板、柔性電子等高端領域。

1. 技術突破：從材料配方到工藝優化

先進院科技的貫孔銅漿產品在以下方面實現關鍵突破：

高純度銅粉制備：采用納米級銅粉與特殊包覆技術，提升銅漿的分散性與抗氧化能力，確保長期導電穩定性。環保型樹脂體系：開發無溶劑、低VOC的樹脂基體，減少生產過程中的環境污染，同時增強銅漿與PCB基材的附著力（剪切強度可達45MPa以上）。快速固化工藝：通過閃燈燒結技術，將固化時間縮短至傳統工藝的1/3，大幅提升生產效率。例如，其“閃燈燒結銅漿”可在幾秒內完成固化，適用于對產能要求極高的消費電子生產線。

2. 應用場景：覆蓋電子制造全鏈條

先進院科技的高可靠性PCB銅漿已廣泛服務于電子制造產業鏈，典型應用包括：

高頻通信設備：如5G基站天線、路由器等，銅漿的低損耗特性可減少信號傳輸衰減，提升設備通信速率。多層高密度PCB：通過準確填充盲孔、埋孔，實現層間互聯，支持芯片級封裝（SiP）、IC載板等高端產品。柔性電子器件：針對FPC的彎折需求，開發柔韌性銅漿，確保在反復彎折后仍保持導通性能，適用于可穿戴設備、折疊屏手機等。

3. 客戶價值：降本增效與質量提升

通過技術創新，先進院科技的貫孔銅漿為客戶創造多重價值：

降低生產成本：材料價格相比進口產品低15%-20%，且工藝適配性強，減少設備投資。

提升產品良率：銅漿填充均勻性高，貫孔率可達99.5%以上，降低因孔洞填充不良導致的報廢風險。

定制化服務：根據客戶需求調整銅漿粘度、固化條件等參數，提供從材料到工藝的一體化解決方案。

三、行業趨勢：貫孔銅漿的未來發展方向

隨著電子設備向“更小、更快、更可靠”發展，PCB貫孔銅漿將迎來三大發展趨勢：

精細化與微型化：針對HDI板的微導通孔（孔徑＜0.1mm）需求，開發超細銅粉（粒徑＜1μm）銅漿，提升填充精度。

多功能集成：融合導熱、屏蔽等功能，開發“導電+散熱”一體化銅漿，滿足大功率器件的熱管理需求。

綠色制造深化：推動無鉛、無鎘銅漿的研發，響應全球環保法規，助力電子產業可持續發展。

結語

無鉛環保PCB銅漿作為電子互連的“神經脈絡”，其技術水平直接關系到電子信息產業的創新高度。先進院科技等企業通過材料創新與工藝優化，正不斷突破行業瓶頸，為高端PCB制造提供更高效、更可靠的解決方案。未來，隨著5G、AIoT等技術的深入應用，貫孔銅漿將在電子制造領域發揮更加關鍵的作用，推動“中國智造”向全球價值鏈高端邁進。
