在電子元器件的精密世界中，電阻器作為控制電流、穩定電路的“調節器”，其性能直接影響電子設備的可靠性與精度。而電阻銅漿作為制造電阻器的核心材料，承擔著導電通路構建與電阻特性調控的關鍵角色。隨著新能源汽車、智能電網、工業自動化等領域?qū)Ω呔?、高穩定性電阻器的需求激增，傳統電阻材料已難以滿足嚴苛的性能要求。在此背景下，先進院（深圳）科技有限公司（以下簡稱“先進院科技”）憑借前瞻性研發，推出高性能電阻銅漿系列產品，重新定義了電阻材料的技術標準。

一、電阻銅漿：從材料原理到技術壁壘

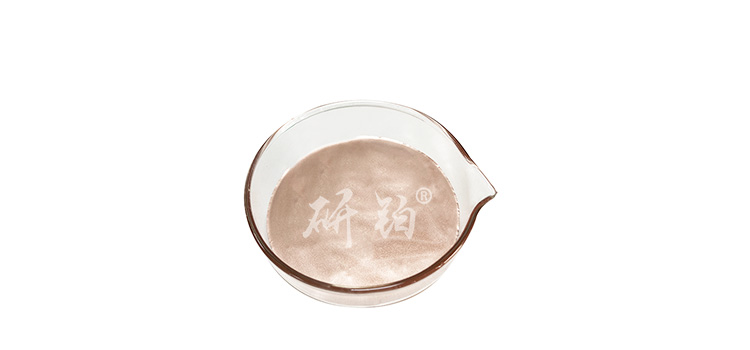

電阻銅漿是由高純度銅粉、絕緣填料、有機載體及功能性添加劑復合而成的特種漿料，通過印刷、燒結等工藝在基材表面形成具有特定電阻值的導電膜層。其核心價值在于準確調控電阻特性與保障長期穩定性，具體體現在三大技術維度：

1. 電阻值可控性

通過調整銅粉粒徑（微米級至納米級）、絕緣相比例（如玻璃粉、氧化物）及燒結工藝參數，可實現電阻值從0.1Ω到10MΩ的寬范圍調節。例如，先進院科技研發的高精度電阻銅漿，電阻值公差可控制在±0.5%以內，遠優于傳統漿料的±5%標準，滿足精密儀器的計量需求。

2. 溫度穩定性

電阻銅漿的溫度系數（TCR）直接決定電阻器在環境溫度變化下的性能表現。先進院科技通過納米摻雜技術（如添加氧化釕、二氧化鈦），將TCR絕對值降至50ppm/℃以下，確保電阻器在-55℃至125℃的寬溫范圍內穩定工作，適用于汽車電子、航空航天等惡劣環境。

3. 工藝兼容性

厚膜電阻銅導體漿需適配絲網印刷、噴墨打印等多樣化工藝，同時滿足不同基材（陶瓷、玻璃、PCB）的附著需求。先進院科技的低溫固化型電阻銅漿，可在200℃以下完成燒結，解決了柔性基材耐高溫能力不足的痛點，拓展了電阻器在柔性電子領域的應用。

二、先進院科技：技術創新破解行業痛點

先進院科技深耕電阻銅漿領域多年，以“材料配方創新+工藝優化”雙輪驅動，突破多項行業技術瓶頸，其核心競爭力體現在以下三方面：

1. 納米復合配方：提升性能邊界

傳統電阻銅漿存在“高導電性與高電阻值難以兼顧”的矛盾，先進院科技通過核殼結構銅粉設計（銅核-絕緣包覆層），實現導電通路與電阻調控的準確平衡。例如，其研發的“納米包覆型電阻銅漿”，在保持銅漿高導電基礎上，通過絕緣相的梯度分布，使電阻膜層的方阻調節范圍擴大至10?2~10?Ω/□，且表面平整度（Ra）≤0.5μm，滿足高精度光刻工藝需求。

2. 環保工藝革新：推動綠色制造

針對傳統電阻銅漿含鉛、鎘等重金屬的問題，先進院科技開發無鉛無鹵素環保體系，采用水基有機載體替代有機溶劑，VOC排放量降低90%，同時通過低溫燒結技術（180℃/30min），能耗較傳統高溫工藝減少60%。該技術已通過歐盟RoHS 2.0認證，成為國內外頭部電子元件廠商的優選材料。

3. 定制化解決方案：覆蓋全場景需求

先進院科技根據不同應用場景，推出系列化電阻銅漿產品：

精密電阻器用銅漿：用于片式固定電阻、采樣電阻，電阻值精度達±0.1%，長期可靠性（1000小時/85℃/85%RH）衰減率＜1%；

厚膜電路用銅漿：適配陶瓷基板，與銀鈀漿兼容性優異，可構建多層電阻網絡，滿足工業控制模塊的高密度集成需求；

高壓電阻用銅漿：添加耐高壓添加劑，擊穿場強＞20kV/mm，適用于新能源汽車充電樁、光伏逆變器等高壓電路保護。

三、應用落地：賦能電子元件升級與產業轉型

先進院科技的耐溫600℃電阻銅漿已廣泛應用于消費電子、新能源、工業控制等領域，成為推動電阻器性能升級的關鍵力量：

1. 新能源汽車領域

在車載BMS（電池管理系統）中，采用先進院科技的高精度電阻銅漿制造的采樣電阻，可實現電流檢測精度±0.5%，確保動力電池充放電安全；而在電機控制器中，其耐高溫電阻銅漿（耐溫200℃）可保障電阻器在高功率工況下的長期穩定運行。

2. 智能電網領域

針對智能電表、互感器等設備對高穩定性電阻的需求，先進院科技開發的“低TCR電阻銅漿”，使電阻器在電網電壓波動（±20%）及溫度變化（-40℃~70℃）下，輸出誤差＜0.2%，助力電網計量精度提升一個數量級。

3. 高端裝備領域

在工業機器人伺服系統中，電阻銅漿制備的精密電位器，分辨率達0.01%，響應速度＜1ms，滿足機器人關節運動的實時位置反饋需求；而在醫療設備領域，其生物兼容型電阻銅漿（無致敏成分）已成功應用于心臟監護儀的信號調理電路。

四、未來展望：從“被動元件”到“智能材料”

隨著電子元件向“小型化、集成化、智能化”發展，先進院科技正布局下一代電阻銅漿技術：

多功能集成：開發“電阻-溫度傳感一體化銅漿”，通過電阻值隨溫度的線性變化，實現電阻器與傳感器的功能融合，簡化智能硬件設計；

柔性可拉伸：采用彈性基體與納米銅網絡結構，研發可拉伸電阻銅漿，拉伸率＞100%時電阻變化率＜5%，適用于可穿戴設備、柔性機器人等新興領域；

AI驅動研發：利用機器學習優化銅漿配方與工藝參數，將新產品開發周期從傳統的6個月縮短至2個月，加速技術迭代。

結語

厚膜電阻銅導體漿雖為電子材料中的“小眾品類”，卻承載著電子元件性能突破的“關鍵使命”。先進院科技以材料創新為核心，通過技術突破打破國外壟斷，不僅為我國電子元件產業提供了“自主可控”的核心材料，更以綠色化、定制化解決方案推動行業向高質量發展轉型。未來，隨著半導體集成技術與新能源產業的深度融合，電阻銅漿將在更廣闊的領域釋放價值，而先進院科技也將持續以“科技賦能材料，材料驅動產業”為愿景，引領電阻材料技術的全球創新浪潮。
