印刷金漿：智能硬件導電涂層的核心原料

引言
在智能硬件邁向更高性能與更小集成的道路上，實現穩定可靠的電氣連接是至關重要的基礎。印刷金漿，作為一種關鍵的功能性電子材料，正是眾多高端智能設備中導電涂層的核心原料，它以其卓越的性能，在微觀世界里構筑著信號的橋梁。

一、核心價值與地位

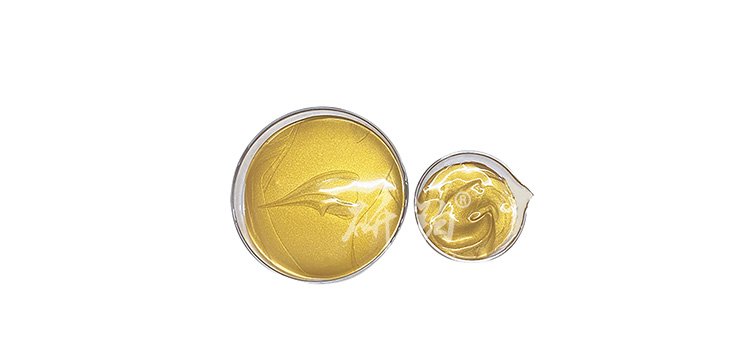

先進院科技的印刷金漿是一種由高純度金微粒、玻璃氧化物粘接相以及有機載體混合制成的膏狀材料。其核心價值在于經過印刷和燒結后，能形成具有優異導電性、抗氧化性和穩定性的固化膜。在智能硬件中，它是實現精細電路、電極、焊接點及射頻識別（RFID）天線等功能的關鍵材料，直接影響到設備的性能、壽命和可靠性。

二、性能優勢解析
金漿的性能優勢顯著。首先，其導電性更佳，電阻極低，能確保信號的高效傳輸。其次，金具有極強的抗腐蝕和抗氧化能力，即使在高溫高濕環境下也能保持長期穩定，避免因表面氧化導致的連接失效。最后，金與半導體材料（如硅）能形成良好的歐姆接觸，這對于芯片貼裝和互聯至關重要，是許多智能硬件芯片封裝的優選材料。

三、典型應用場景
在智能硬件領域，先進院科技印刷金漿的應用十分廣泛。它被精密印刷于陶瓷電路板（如LTCC、HTCC）上，形成導電線路和連接點；用于觸摸屏的邊緣電極，確保信號的靈敏傳輸；應用于各類傳感器的制造，如溫度、壓力傳感器上的電極；同時也是射頻器件、光電器件（如激光器）芯片鍵合和封裝中不可或缺的導電粘接材料。

四、技術挑戰與考量
盡管性能優越，印刷金漿的應用也面臨挑戰。首要挑戰是成本，金作為貴金屬，原料價格高昂。因此，如何在保證性能的前提下減少金含量、優化印刷工藝以降低損耗，是成本控制的關鍵。其次，對印刷和燒結工藝要求極高，需要準確控制線寬、厚度以及燒結溫度曲線，才能獲得理想的無孔、致密化導電膜層。

五、先進院（深圳）科技有限公司
先進院（深圳）科技有限公司依托強大的研發背景，在該領域致力于高性能電子材料的創新與開發。公司關注于優化金漿的流變特性以適應更精細的印刷需求，探索新的配方以在成本與性能間取得更佳平衡，并為客戶提供全面的材料解決方案和工藝技術支持，推動智能硬件向更可靠、更微型化的方向發展。

總結
總而言之，印刷金漿憑借其無可替代的導電性、穩定性和可靠性，成為了高端智能硬件制造中導電涂層的核心原料。它是保障設備內部精密電路正常運行、實現芯片級互聯的基石。面對成本與工藝的挑戰，通過持續的材料創新與工藝優化，印刷金漿將繼續在智能硬件的演進中扮演不可或缺的關鍵角色。
