本公司所提供具電磁波遮蔽效果之彈片是由鈹銅合金制成，可用來封閉兩接

觸面之間隙，并提供高度 EMI 遮蔽效果，鈹銅彈片提供屏蔽罩高遮蔽效果，而此

屏蔽罩所需之閉合性極低，該鈹銅彈片具有高度之松弛抗力和更佳的耐磨性。此

外該彈片可做多種選擇的金屬電鍍處理，以確保其與任何接觸面之兼容性，其不

但不會燃燒，也不會受輻射的影響，基于這些優(yōu)點，計算機及電器產品之設計工

程師視鈹銅彈片為理想的電磁波遮蔽材料。

鈹銅簧片具有高彈性、高導電性及良好的耐腐蝕性，是寬頻率段最理想的 EMI 屏蔽材料，

廣泛應用于各種通訊電子設備的屏蔽。屏蔽簧片結構形式多樣，可用于各種屏蔽室/艙門/

機箱/蓋板/印制板插板/集成電路屏蔽等場合。安裝方式靈活多樣：卡裝式、粘貼式、（3M

壓敏膠）、鉚接式等。

材料

鈹銅合金 C17200(ASTM B195)

熱處理：353-435DPH/Vickers

導電性佳 Excellent electrical and RF conductivity

高抗張彈性 High tensile strength

高遮蔽效果 High shielding Effectiveness

防腐蝕性佳 Superb anti-corrosion

使用壽命長 Longevity

安裝容易 Easy installation

成本效益高 Cost-effective

多種電鍍選擇 Numerous plating options

高溫下性能佳 Excellent performance at elevated tem, peratures

抗潮濕及紫外線 Moisture and UV resistant

安裝方法

坎入式 clip-on

背膠式 conductive adhesive

焊錫式 soldring

鎖附式 riveting

背膠選擇

Adhesive tape:

無背膠 no adhesive

背一般膠（無導電性） non-conductive adhesive

背導電膠 conductive

典型屏蔽效能

(25%壓縮變形，按 MIL-STD-285 測試程序)

磁場 電場 平面波

標準簧片 100 dB 100 dB 90 dB

軟簧片 95 dB 85 dB 75 dB

鍍層的電化學兼容性

：

鈹銅和其他金屬接觸時，會產生電化學腐蝕，推薦使用以下配件以便阻止電化學腐蝕

鍍層 推薦的配合和安裝表面

亮銅 黃銅、銅、鎳－銅合金、Monel、不銹鋼、鍍銀

亮鎳 黃銅、碳鋼、銅、鍍鎳、不銹鋼、鍍錫

亮錫 鋁、鋁合金、碳銅、鍍鉻、鍍鎳、鍍錫、鍍鋅

供貨狀態(tài)

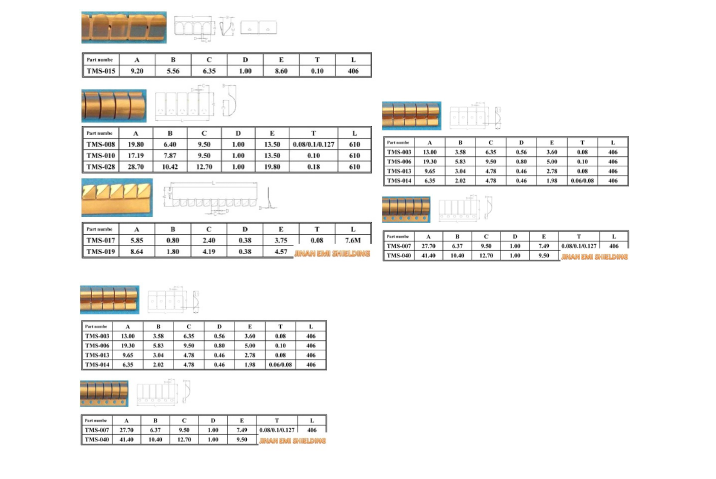

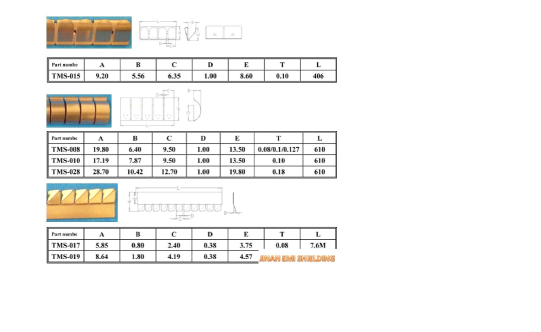

鈹銅簧片供貨時有亮銅（本色）、鍍錫和鍍鎳等，供貨長度主要有 16〞（406mm）和 24

〞（609mm）兩種規(guī)格，也可按客戶要求視具體狀況提供所需長度。
